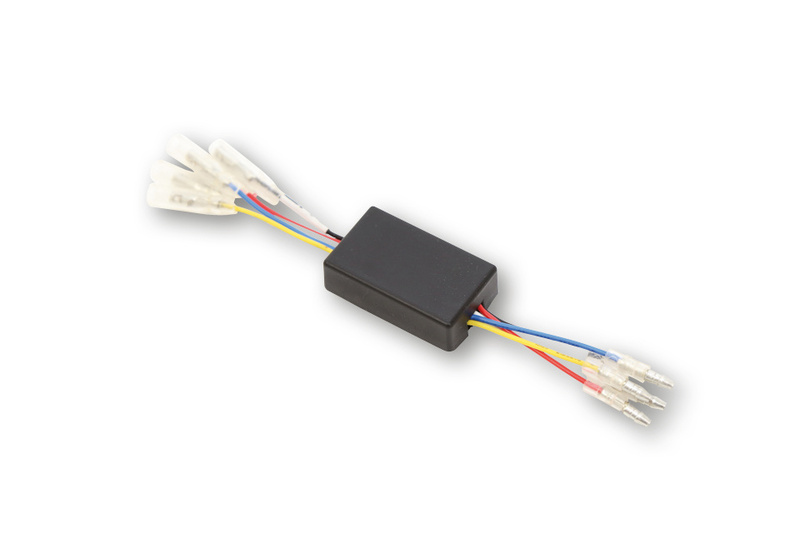

HIGHSIDER DRL CONTROL- BOX CB1
Tagfahrlicht Kontroll-Box für Fahrzeuge ohne Lichtschalter
Durch Verbauen der DRL CONTROL- BOX CB1 ist die korrekte Schaltung zwischen Tagfahrlicht und der Beleuchtung vorne am Fahrzeug gegeben. Laut Vorschrift muss das Tagfahrlicht so angeschlossen werden, dass es beim Anschalten des Hauptscheinwerfers automatisch ausgeht. Da bei Fahrzeugen ohne Lichtschalter der Hauptscheinwerfer immer an ist, wäre die Funktion des Tagfahrlicht nicht korrekt nutzbar. Die BOX ist für LED und herkömmliche Scheinwerfer geeignet und wird zwischen dem Hauptscheinwerfer mit integrierten oder separaten Tagfahrlicht und der Fahrzeugelektrik verbaut. Die Funktion des Parklichtes, dass man beim Abstellen des Fahrzeugs über das Zündschloss schaltet ist voll funktionsfähig.
Maßgeschneidert für dein Bike – das umfangreiche Zubehör von HIGHSIDER ist perfekt auf dein Motorrad zugeschnitten. Mit einem Höchstmaß an Qualität und Funktionalität kannst du dein Bike so ganz einfach nach deinen Wünschen gestalten.
Maße
Länge: 48 mm
Breite: 28 mm
Höhe: 14 mm

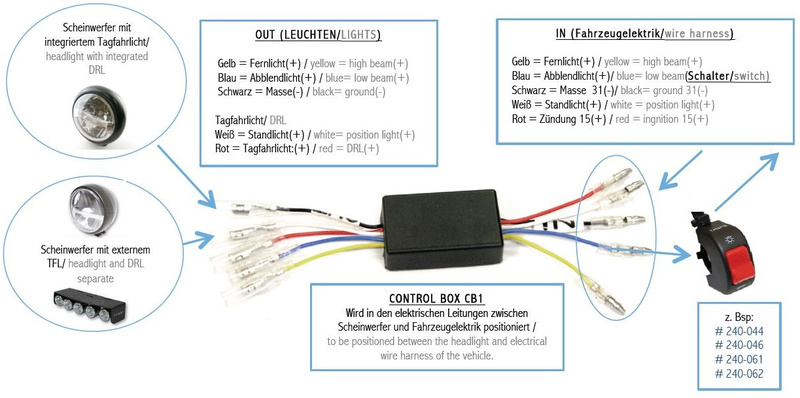

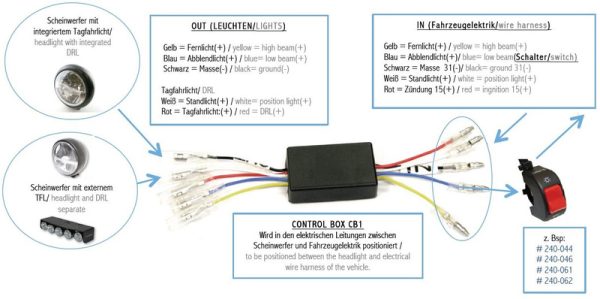

Belegung:
IN (Fahrzeugelektrik):
Gelb = Fernlicht (+)
Blau = Abblendlicht (+) AN / AUS Schalter zwischen
Weiß = Standlicht (+)
Rot = Zündung 15 (+)
Schwarz = Masse (-)
OUT (Scheinwerfer)
Gelb = Fernlicht (+)
Blau = Abblendlicht (+)
Schwarz = Masse (-)
An das Tagfahrlicht:
Weiß = Standlicht (+)
Rot = Tagfahrlicht (+)
Lieferumfang: 1 Stück
Optionales Zubehör:
Lichtschalter An/Aus
HINWEIS:
Es wird zusätzlich ein separater AN und AUS Schalter für die DRL CONTROL-BOX benötig (nicht im Lieferumfang enthalten).
Die hintere Schlussleuchte muss immer angeschaltet bleiben, d.h. auf Zündungs-Plus legen.
Sollte es mit diesem Produkt im Zusammenhang mit dem TYP 6 Scheinwerfer dazu kommen, dass dieser nach dem Starten des Motors kein Tagfahrlicht schaltet, bitte folgendermaßen vorgehen:
Verbauen des beiliegenden 120 Ohm Widerstands wie in Anleitung angegeben. Nun sollte der Scheinwerfer auch das Tagfahrlicht schalten.
Tipp:
Ein Montage Tutorial gibt es auf YouTube in unserem Kanal (HIGHSIDER Tipps & Tricks). Link:
https://www.youtube.com/watch?v=XC85w-0orc8
